صمامات التحكم الفراشة
جميع المنتجات

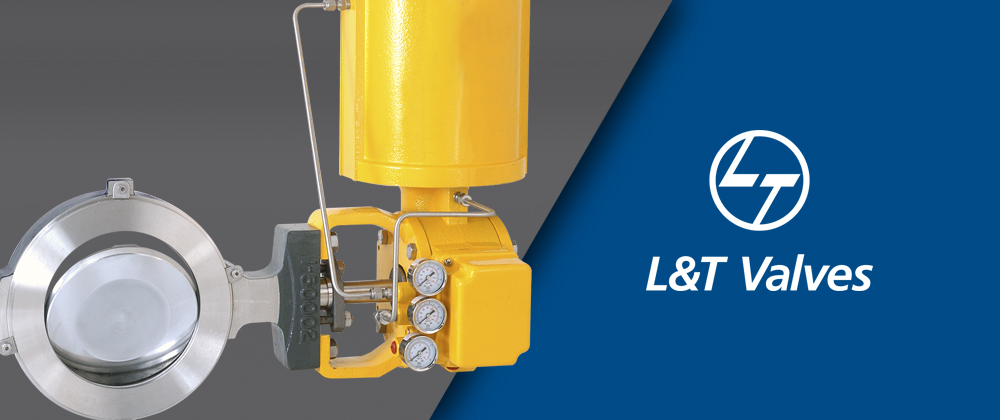

صمامات التحكم الفراشة
| لحجم | 2" to 72" (50 mm to 1800 mm) |
| فئة ASME | Class 150 to 600 |
يتم استخدام صمام الفراشة ديسكفلو عالي الأداء لتحقيق إغلاق ثنائي الفقاقيع بإحكام مع الحفاظ على عزم الكسر المنخفض عند انخفاض الضغط المرتفع والمنخفض. يستخدم صمام الفراشة ديسكفلو عالي الأداء مفاهيم مقاعد جام ليفير المدعومة بالضغط. من خلال الاستفادة من هبوط الضغط عبر الصمام للمساعدة في عملية الجلوس، يضمن تبديل جام ليفير عزم الكبح المنخفض.
يتم تقليل الحاجة إلى قوة مقعد المشغل القوية حيث يتم توفير الكثير من القوة عن طريق ضغط السوائل. لتحقيق الاختناق عالي الأداء بشكل خاص، حتى في القطرات ذات الضغط الكبير بالقرب من المقعد، يتم دمجها مع مشغل أسطوانة دفع عالي وقرص كامد مزدوج المركز.
الميزة البارزة:
المقعد الناعم: للمساعدة في تنشيط المقعد الناعم لإغلاق الفقاعة المحكم في أي من اتجاهي التدفق، بما في ذلك تطبيقات التدفق المتناوب، تستخدم مفاهيم مقاعد جام ليفير المدعومة بالضغط عبر الصمام. المقاعد المربعة الناعمة المربعة تحقق إغلاق ANSI من الفئة السادسة.
المقعد المعدني: بالنسبة للتطبيقات التي تتضمن درجات حرارة أعلى من تلك المسموح بها بواسطة مقعد جام ليفير المدعومة بالضغط ، يتم استخدام المقاعد المعدنية. تم دمج شفة مرنة للغاية، تضمن الاتصال بدائرة كاملة بين المقعد والقرص عند إغلاق الصمام، في التصميم. تسمح مرونة الشفة بعزم دوران الكسر للمقعد المعدني هو نفسه أو أقل من عزم الكبح الناعم للمقعد. يتم تحقيق إغلاق ANSI من الدرجة الرابعة من خلال المقاعد المعدنية DiskFlo.
المقعد المزدوج: تتضمن المقاعد المزدوجة ديسكفلو كلاً من مقعد مقاعد جام ليفير المدعومة بالضغط الناعم ومقعد الشفاه المرن المعدني لتوفير حماية إضافية في السوائل غير النظيفة أو التطبيقات الصعبة. كما أنها تجعل من صمام الفراشة ديسكفلو آمنًا.
ديسكفلو المزدوج قرص كامن: لرفعه من المقعد فور التشغيل، تم تصميم إزاحة مزدوجة في القرص. هذا يجنب التآكل على المقعد والقرص، مما يقلل من التسرب واستبدال الأجزاء. يتحسن الاختناق أيضًا مع التخلص من الاحتكاك.
اتجاه التدفق: تتيح مقاعد تبديل جام ليفير إمكانية تدفق ديسكفلو إما في العمود السفلي أو في العمود العلوي، وفقًا لظروف الخدمة. يميل التدفق إلى فتح الصمام بعامود المصب. يميل التدفق بإغلاق الصمام بعامود المنبع.
خصائص التدفق: خاصية التدفق الكامنة لصمام ديسكفلو هي مكافئ. يمكن تحقيق منحنيات مميزة أخرى عن طريق جهاز تحديد المواقع HiFlo أو جهاز تحديد المواقع SMART.
